Hướng dẫn sử dụng động cơ AC quạt hút đáng tin cậy: Các loại, thông số kỹ thuật và lựa chọn

Các loại động cơ AC quạt hút chính

Khi lựa chọn hoặc thiết kế một hệ thống thông gió, cần hiểu rõ các loại thông gió khác nhau. Động cơ quạt hút AC là rất quan trọng. Dựa trên phương pháp khởi động và thiết kế cuộn dây, động cơ AC thể hiện các đặc tính về hiệu suất, mô-men xoắn và chi phí khác nhau đáng kể.

Sau đây là những loại phổ biến nhất Động cơ quạt hút AC được sử dụng trong thông gió:

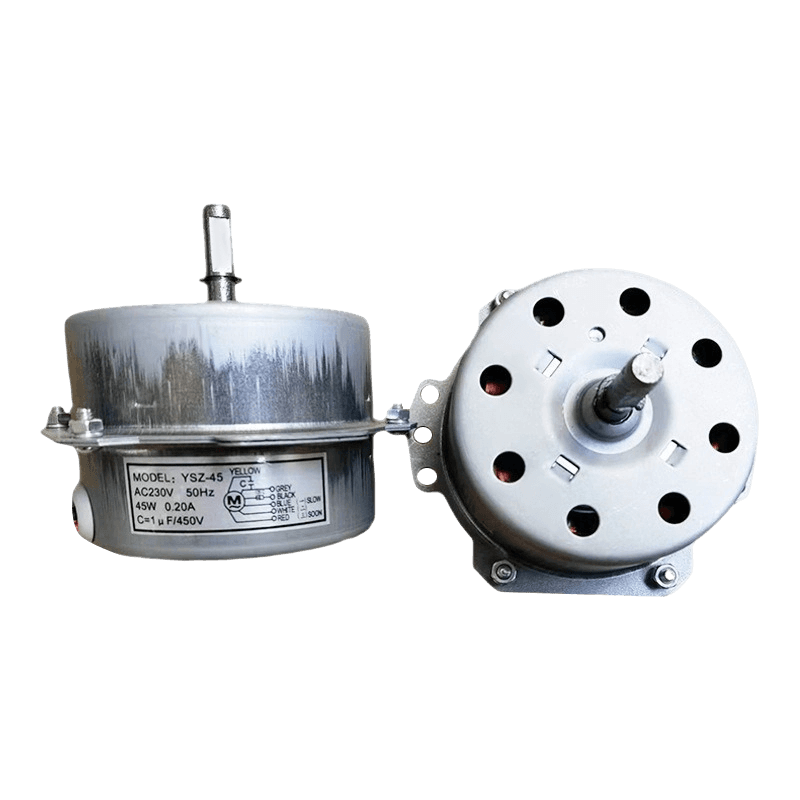

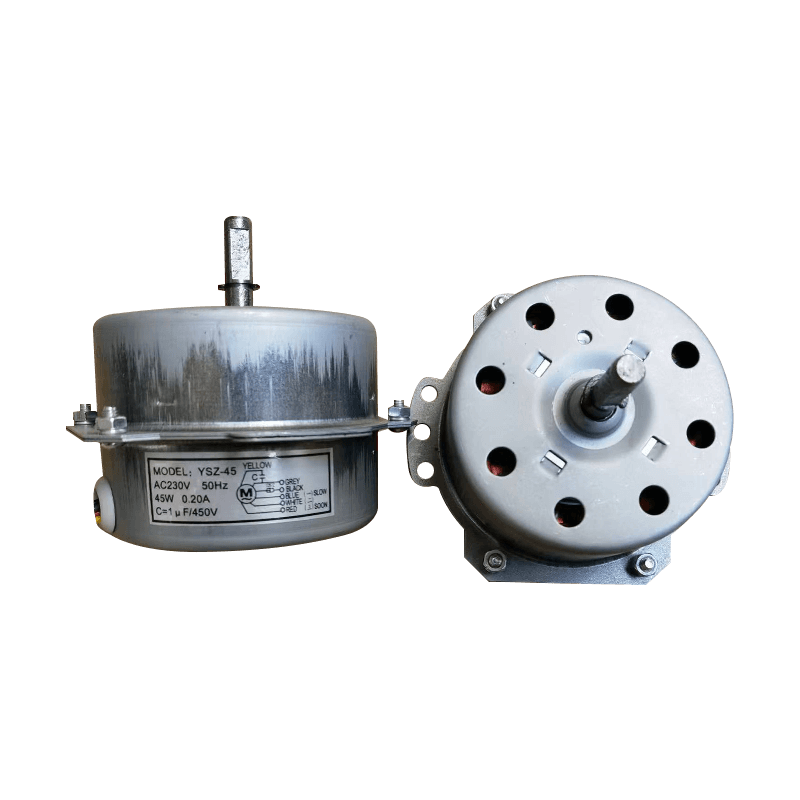

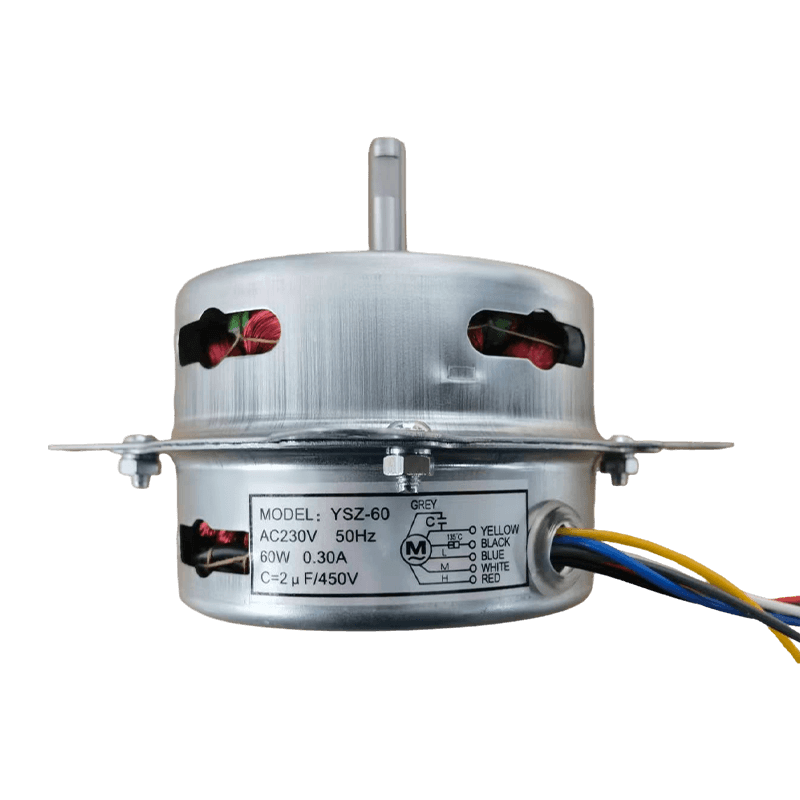

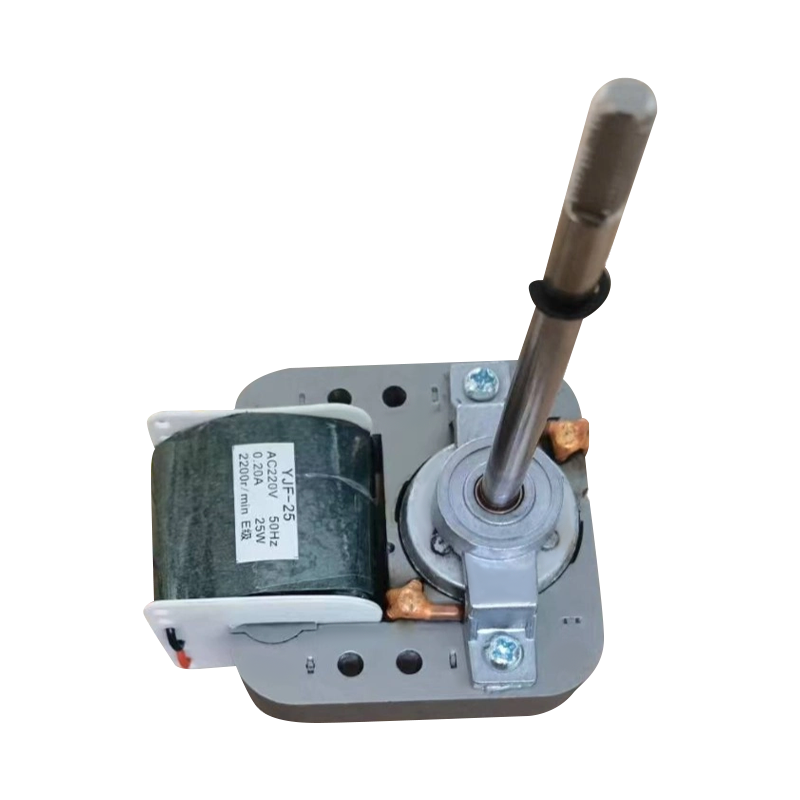

Động cơ cực bóng

Đây là dạng cấu trúc đơn giản nhất của một Động cơ quạt hút AC . Nó tạo ra từ trường quay bằng cách đặt một vòng đồng (cuộn dây che) xung quanh một phần của mỗi cực stato.

Tính năng: Chi phí cực thấp, không cần tụ điện hoặc công tắc ly tâm và kết cấu chắc chắn.
Ứng dụng: Thường thấy trong quạt hút phòng tắm nhỏ, quạt thông gió gia đình và quạt làm mát siêu nhỏ.

Động cơ PSC (Tụ điện chia vĩnh viễn)

Động cơ PSC là tiêu chuẩn công nghiệp hiện tại dành cho dòng sản phẩm từ trung cấp đến cao cấp. Động cơ quạt hút AC ứng dụng. Nó sử dụng một tụ điện chạy được kết nối vĩnh viễn để nâng cao hiệu quả và độ trơn tru khi vận hành.

Tính năng: Hiệu suất cao hơn động cơ cực bóng, tiếng ồn vận hành thấp hơn và hỗ trợ kiểm soát tốc độ ở một mức độ nhất định.
Ứng dụng: Được sử dụng rộng rãi trong máy hút mùi nhà bếp, thông gió văn phòng thương mại và thiết bị đầu cuối HVAC.

Động cơ CSIR (Khởi động tụ điện / Chạy cảm ứng)

Loại này Động cơ quạt hút AC kết nối tụ điện công suất cao trong quá trình khởi động để đạt mô-men xoắn khởi động cao, sau đó ngắt kết nối tụ điện thông qua công tắc sau khi chạy.

Tính năng: Mô-men xoắn khởi động cao, có khả năng dẫn động các cánh quạt nặng hoặc vượt qua lực cản ống dẫn cao.
Ứng dụng: Chủ yếu được sử dụng trong quạt hút công nghiệp công suất lớn hoặc thiết bị thông gió nhà máy quy mô lớn.

So sánh thông số hiệu suất của các loại động cơ AC quạt hút khác nhau

Chỉ số	Động cơ cực bóng	Động cơ PSC	Động cơ CSIR
Hiệu quả	15% - 30% (Thấp hơn)	50% - 70% (Trung bình)	40% - 60% (Trung bình)
mô-men xoắn khởi động	Thấp (Thích hợp cho tải nhẹ)	Trung bình	Cao (Thích hợp cho tải nặng)
Hệ số công suất	Hạ xuống	Gần 1.0 (Xuất sắc)	Hạ xuống
Độ ồn	Trung bình	Cực thấp (Xoay mượt mà)	Trung bình (Switching sound)
Độ phức tạp sản xuất	Tối thiểu	Trung bình (Requires external capacitor)	Cao (Bao gồm thiết bị khởi động)
Dải công suất chung	1W - 50W	20W - 500W	100W - 1500W
Khả năng kiểm soát tốc độ	Kém (Thường tốc độ cố định)	Tốt (Qua điện áp/đa cuộn dây)	Nghèo

Khuyến nghị lựa chọn

Nếu dự án của bạn ưu tiên hiệu quả chi phí cực cao và có yêu cầu về luồng không khí thấp, Động cơ AC quạt hút cực bóng là sự lựa chọn ưu tiên.
Nếu bạn tập trung vào chi phí điện dài hạn và hiệu suất im lặng , cái Động cơ AC quạt hút PSC là giải pháp hiệu suất cao được các nhà sản xuất toàn cầu ưa chuộng.
Đối với hệ thống ống xả công nghiệp lớn cần vượt qua áp lực ống dẫn đường dài , một Động cơ AC quạt hút CSIR với mô-men xoắn khởi động cao được khuyến khích.

Cấu tạo bên trong và nguyên lý làm việc của động cơ AC quạt hút

Tìm hiểu cấu trúc bên trong của một Động cơ quạt hút AC giúp nắm bắt cách duy trì hiệu quả cao trong điều kiện làm việc cường độ cao. Động cơ AC hoạt động chủ yếu dựa trên Định luật cảm ứng điện từ của Faraday.

Phân tích các thành phần cốt lõi

Stator: Phần cố định của động cơ, bao gồm các tấm thép silicon nhiều lớp và cuộn dây đồng cách điện. Nó tạo ra một từ trường quay khi cấp nguồn AC.
Cánh quạt: Phần quay. Đối với một Động cơ quạt hút AC , một "squirrel cage" rotor is typically used. It generates an induced current to create rotational torque.
Vòng bi: Các bộ phận chính hỗ trợ rôto. Chất lượng của chúng ảnh hưởng trực tiếp đến tổn thất ma sát và tuổi thọ của Động cơ quạt hút AC .
Khiên cuối & Vỏ: Được sử dụng để cố định các bộ phận bên trong và hỗ trợ tản nhiệt.

Tóm tắt nguyên tắc làm việc

Khi nguồn điện xoay chiều đi vào cuộn dây stato của Động cơ quạt hút AC , một từ trường quay được hình thành. Theo cảm ứng điện từ, trường này tạo ra dòng điện trong thanh rôto. Dòng điện rôto tương tác với từ trường tạo ra lực điện từ (lực Lorentz), đẩy rôto đi theo chuyển động quay của từ trường stato, từ đó dẫn động các cánh quạt.

Thành phần chính: So sánh vòng bi tay áo và vòng bi

Thông số kỹ thuật	Vòng bi tay áo	Vòng bi
Nguyên tắc làm việc	Trục trượt trong ống bọc dầu	Trục được đỡ bằng các viên bi thép lăn
Thiết kế cuộc sống	Xấp xỉ. 20.000 - 30.000 giờ	Xấp xỉ. 50.000 - 80.000 giờ
Hệ số ma sát	Cao hơn (Tăng khi dầu khô)	Cực kỳ thấp và ổn định
Giới hạn định hướng	Thường bị giới hạn theo chiều ngang	Hỗ trợ ngang, dọc hoặc bất kỳ góc độ nào
Tiếng ồn hoạt động	Lúc đầu rất yên tĩnh, sau tăng dần	Tiếng ồn thấp liên tục
Chịu nhiệt độ	Trung bình; oil fails at high temps	Tuyệt vời; Thích hợp cho xả nhiệt
Hiệu quả chi phí	Chi phí thấp; phù hợp với hàng tiêu dùng	Chi phí cao hơn; thích hợp cho sử dụng công nghiệp 24/7

Tác động của vật liệu cuộn dây đến hiệu suất

Tài sản vật chất	Cuộn dây đồng nguyên chất	Cuộn dây nhôm / CCA
Độ dẫn điện	100% (Tiêu chuẩn)	Xấp xỉ. 60% - 70%
Khả năng chịu nhiệt	Cực kỳ cao; chống lại sự kiệt sức	Hạ xuống; resistance increases rapidly with heat
Hiệu quả	Tổn thất thấp; hiệu quả năng lượng cao	Tổn thất cao; động cơ nóng lên dễ dàng
Độ bền cơ học	Độ dẻo dai tốt; chống rung	Giòn; dễ bị hỏng mạch hở
Khối lượng động cơ	Âm lượng nhỏ hơn cho cùng công suất	Yêu cầu khối lượng lớn hơn để tản nhiệt

Cách chọn động cơ AC quạt hút phù hợp cho hệ thống của bạn

Lựa chọn đúng Động cơ quạt hút AC liên quan đến nhiều thứ hơn là chỉ phù hợp với quyền lực; nó đòi hỏi sự so sánh khoa học dựa trên nhu cầu thông gió, môi trường lắp đặt và chu kỳ làm việc dự kiến.

Thông số cốt lõi: Công suất và CFM

Sức mạnh của một Động cơ quạt hút AC thường được biểu thị bằng Watts (W) hoặc Mã lực (HP) và nó phải vượt qua lực cản không khí của cánh quạt.

CFM (Feet khối mỗi phút): Đo thể tích không khí thải ra mỗi phút.
Áp suất tĩnh: Lực cản mà động cơ phải vượt qua khi đẩy không khí qua ống dẫn hoặc bộ lọc.

ứng dụng	Phạm vi công suất được đề xuất	RPM điển hình	Loại ổ trục được đề xuất
Phòng tắm nhỏ trong nước	15W - 35W	1000 - 1500	Vòng bi tay áo (Kinh tế)
Máy hút mùi nhà bếp thương mại	150W - 400W	1500 - 2800	Vòng bi kép (Bền)
Khí thải Nhà máy/Kho	0,5HP - 2HP	800 - 1700	Vòng bi chịu lực cao (công nghiệp)
Làm mát điện tử	5W - 20W	2500 - 3500	Tay áo hoặc vòng bi thủy lực

Phù hợp với thông số kỹ thuật điện

tham số	Mô tả và tác động
Điện áp định mức	Phải phù hợp (ví dụ: AC 110V hoặc 220V). Cuộn dây đốt điện áp cao; điện áp thấp không khởi động được.
Tần số	50Hz hoặc 60Hz. Tần số không khớp gây ra sai lệch tốc độ (khoảng 20%) và quá nóng.
Lớp cách nhiệt	Loại B (130°C) là tiêu chuẩn; Loại F (155°C) dùng trong công nghiệp nhiệt độ cao.
Xếp hạng IP	IP44 để chống văng nước; IP55/IP66 để chống bụi và nước trong các khu công nghiệp.

Các yếu tố môi trường cho động cơ AC quạt hút

Nhiệt độ môi trường xung quanh: Động cơ tiêu chuẩn hoạt động trong khoảng từ -20°C đến 40°C. Ống xả nhiệt độ cao yêu cầu động cơ có công suất cao hơn.
Độ ẩm và ăn mòn: Trong các nhà máy hóa chất hoặc khu vực ven biển, hãy chọn động cơ có lớp phủ chống ăn mòn hoặc vỏ nhôm.
Chu kỳ nhiệm vụ:
- S1 (Liên tục): Thích hợp cho thông gió công nghiệp (hoạt động 24 giờ).
- S2 (Thời gian ngắn): Thích hợp cho phòng tắm gia đình hoặc sử dụng không liên tục.

5. Hướng dẫn lắp đặt và đấu dây động cơ AC quạt hút

Lắp đặt đúng cách đảm bảo an toàn và hiệu quả. Luôn đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi xử lý một thiết bị. Động cơ quạt hút AC .

Linh kiện dây lõi

Chạy tụ điện: Trong động cơ PSC, nó tạo ra sự dịch pha để khởi động và duy trì chuyển động quay.
Bảo vệ quá tải nhiệt: Công tắc nhiệt tích hợp tự động cắt điện nếu động cơ vượt quá giới hạn nhiệt độ.
Nhà ga mặt đất: Động cơ vỏ kim loại phải được nối đất chắc chắn để tránh rò rỉ điện.

So sánh hệ thống dây điện: Tốc độ đơn và Đa tốc độ

Loại dây	Số lượng cáp	Tính năng	ứng dụng
Tốc độ đơn	3 dây (L, N, G)	Đơn giản nhất; chạy hết tốc lực.	Quạt công nghiệp hoặc phòng tắm cơ bản.
Đa tốc độ	4 dây	Thay đổi tốc độ thông qua vòi cuộn dây.	Mũ trùm phạm vi; thông gió văn phòng.
Có thể đảo ngược	4-5 dây	Thay đổi hướng thông qua hoán đổi pha.	Quạt cửa sổ có chế độ hút/xả.

Biện pháp phòng ngừa khi lắp đặt và các thông số vật lý

Trọng tâm cài đặt	Yêu cầu kỹ thuật	Hậu quả tiềm tàng
Căn chỉnh	Độ lệch < 0,05mm	Rung, hỏng ổ trục, gây tiếng ồn lớn.
Góc	Dọc hoặc Ngang (Ma trận mang)	Vòng bi tay áo nhanh chóng bị hỏng nếu lắp theo chiều dọc.
Mô-men xoắn thắt chặt	Sử dụng cờ lê lực cho mỗi thông số bu lông	Các bộ phận lỏng lẻo gây ra sự dịch chuyển; tấm chắn cuối vết nứt quá chặt.
Không gian làm mát	Cửa hút gió thông thoáng ở phía sau động cơ	Nghèo ventilation leads to rapid temperature rise.

Định nghĩa màu dây phổ biến (Tham khảo quốc tế)

Đen: Nóng bỏng/Trực tiếp
Trắng: trung tính
Xanh/Vàng-Xanh: Mặt đất
Nâu/Tím: Thông thường đối với các kết nối tụ điện

Mẹo bảo trì để kéo dài tuổi thọ động cơ AC của quạt hút

Bảo trì thường xuyên làm giảm đáng kể tỷ lệ hỏng hóc của thiết bị Động cơ quạt hút AC .

Danh sách kiểm tra bảo trì

Làm sạch bụi: Bụi là kẻ giết người chính của một Động cơ quạt hút AC . Nó chặn sự trao đổi nhiệt và phá hủy sự cân bằng của rôto.
Bôi trơn ổ trục: Đối với động cơ không kín, hãy nhỏ 1-2 giọt dầu nhẹ sau mỗi 6-12 tháng.
Kiểm tra tụ điện: Tụ điện thường bị hỏng trước động cơ. Nếu động cơ kêu nhưng không khởi động, hãy kiểm tra tụ điện.

Bảng khắc phục sự cố

vấn đề	Nguyên nhân có thể	Giải pháp
Động cơ không khởi động, không có âm thanh	Không có điện hoặc cầu chì nhiệt bên trong bị đứt	Kiểm tra mạch; thay thế động cơ nếu cầu chì không thể đặt lại được.
Động cơ kêu ù nhưng không quay	Tụ điện bị hỏng hoặc lưỡi dao bị kẹt	Thay tụ điện; rõ ràng những trở ngại.
Tiếng ồn quá mức	Vòng bi bị mòn hoặc lưỡi dao không cân bằng	Thay thế vòng bi; siết chặt hoặc thay thế lưỡi dao.
Động cơ chạy chậm và quá nóng	Cuộn dây bị ngắn mạch hoặc điện áp thấp	Đo điện áp; thay thế động cơ nếu điện áp bình thường.

Câu hỏi thường gặp

Hỏi: Động cơ AC quạt hút của tôi có thể chạy 24/7 không?
A: Nó phụ thuộc vào chu kỳ nhiệm vụ. Động cơ đánh giá S1 được thiết kế để sử dụng liên tục, trong khi động cơ gia dụng nên được sử dụng không liên tục để tránh tích tụ nhiệt.
Hỏi: Tại sao luồng khí giảm sau khi thay thế động cơ?
A: Kiểm tra xem động cơ có bị hỏng không đảo ngược . Hướng của động cơ xoay chiều phụ thuộc vào pha khởi động cuộn dây; nối dây không đúng có thể khiến quạt thổi gió ngược.
Câu hỏi: Mức tăng nhiệt độ bình thường đối với Động cơ AC có quạt hút là bao nhiêu?
A: Hầu hết các động cơ hoạt động ở nhiệt độ 50°C - 70°C. Miễn là nó không vượt quá lớp cách nhiệt (ví dụ: 130°C đối với loại B), điều đó thường là bình thường.
Hỏi: Tôi có thể sử dụng công tắc biến tần DC để điều khiển động cơ AC của mình không?
Đáp: Không. Tiêu chuẩn Động cơ quạt hút AC các thiết bị yêu cầu bộ điều khiển tốc độ AC chuyên dụng. Sử dụng sai bộ điều khiển có thể khiến cuộn dây kêu to và cháy nhanh.
